造波机-不规则波程序应用
水槽造波机的不规则波生成、频谱分析。与造波控制软件配套使用。
- 界面介绍

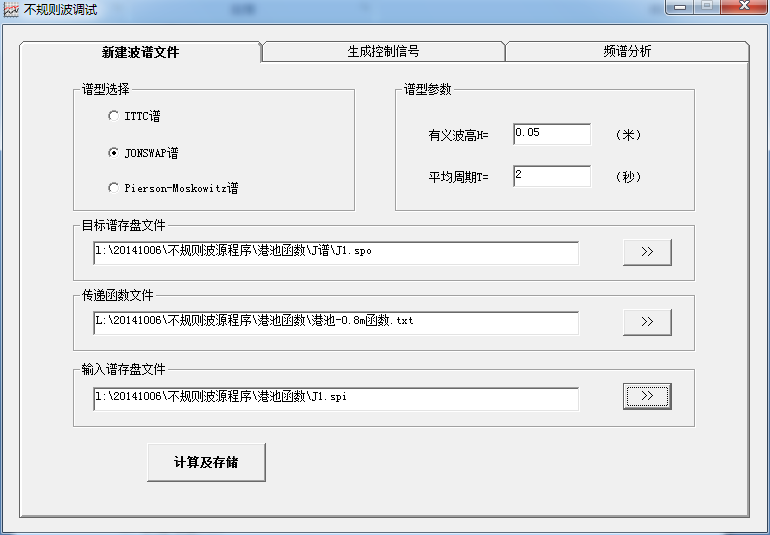

1．新建波谱文件
造波机
2．生成控制信号
造波机-规则波

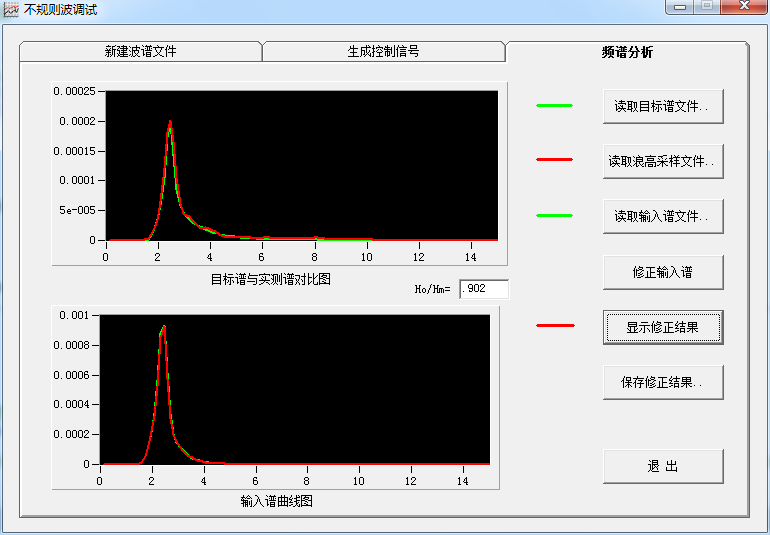

3．频谱分析
- 使用步骤
- 在“新建波谱文件”界面选择谱型和参数以及目标谱和输入谱文件名及存储路径以及传递函数文件名及存储路径，然后按下“计算&存储”按钮生成目标谱和输入谱文件，目标谱文件扩展名为“.spo”，输入谱文件扩展名为“.spi”。
2．在“生成控制信号”界面选择上一步骤产生的输入谱文件，并设定将要生成的控制信号文件名及存储路径，设定好造波时间长度，然后点击“计算&存储”按钮生成造波推板的位置控制时间序列文件，文件扩展名为“.out”。
3．在造波控制软件不规则波页面选择上一步骤生成的造波控制文件“.out”，启动造波，待波浪传递至浪高仪时开始采样（采样时间不得少于420秒），采样文件扩展名为“.dat”
4．在“频谱分析”界面点击“读取目标谱文件”在“目标谱与实测谱比较图”中绘出目标谱曲线，点击“浪高采样文件”按钮在“目标谱与实测谱比较图”中绘出实测谱曲线，点击“读取输入谱文件”按钮在“输入谱曲线图”中显示输入谱曲线。比较目标谱和实测谱的差别，若偏差不符合要求，可点击“修正输入谱”按钮自动修正输入谱，之后点击“显示修正结果”按钮在“输入谱曲线图”中显示修正后的输入谱，点击“保存修正结果”生成新的输入谱文件。
5．在“生成控制信号”界面用新的输入谱文件产生新的造波控制信号文件，再用造波控制软件调用造波、采样，然后再次比较目标谱和实测谱，若符合要求，则把该次造波控制信号文件保存，以后若要造同样谱型和参数的不规则波，则直接用造波控制软件调用造波即可。若仍然不符合要求，可继续修正，直到符合要求为止。
