1. 概述波浪水槽造波机技术设计说明

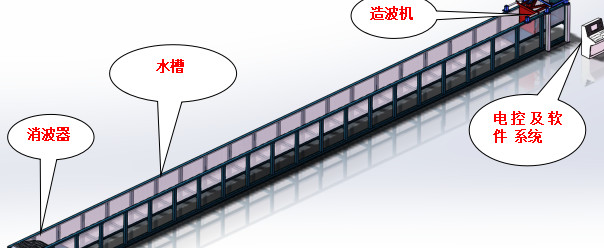

造波水池内壁尺寸为26.43m(L)×0.8m(W)×0.8m(H),外形纵向截面尺寸为1.034m(W)×1.493m(H)，在一端安装造波机，另一端安装消波器。示意图如下:
造波机系统图
2. 主要技术指标
l 水槽水深：0.5m～0.6m
l 造波板宽：0.8m
l 最大规则波高：0.2m（波长2.4m～4m）
l 规则波周期范围：0.9s～3.1s
l 最大不规则波有义波高：0.12m（谱峰周期1.42s）
l 不规则波谱：J 谱、P-M 谱
3. 总体设计计算
（1）根据水深0.5m、最大波高0.2m、推板造波的要求，造波机基本选型参数计算结果见表1。
造波机能力图

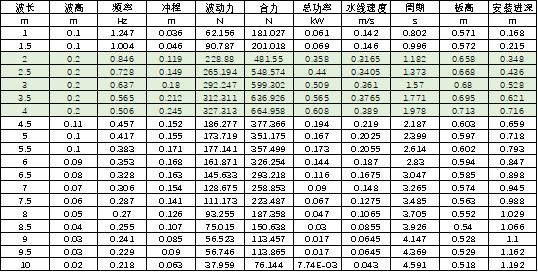

表1 造波能力计算结果
（2）根据上述计算结果，造波机基本选型参数为：
- 造波机有效行程：±300mm
- 推板冲程：±250mm；
- 功率：1kW
- 推板最大速度：0.4m/s
- 推板高度：800mm
- 推板中位距离端部距离：1200mm

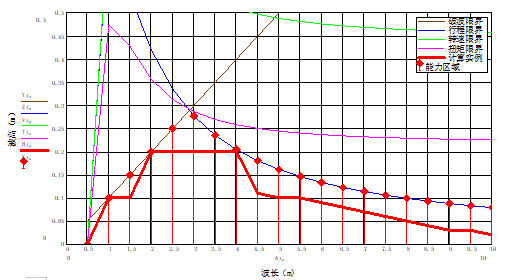

图1 造波能力曲线按上述参数确定的造波能力曲线见图1。

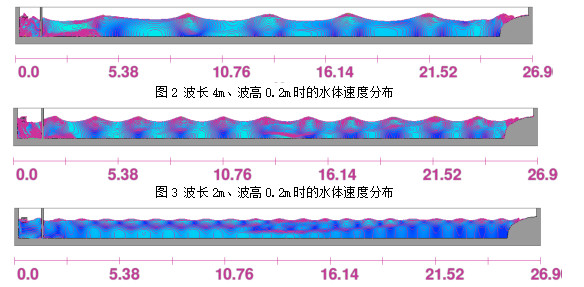

图2 波长4m、波高0.2m时的水体速度分布（3）由于水槽水深仅为0.5m，当波长为4m时，波浪为浅水波，波浪对池底的扰动明显；当波长为1m时，波浪为深水波，对池底扰动仅在推板前6倍波长区域内。如图2、图3、图4所示。
- 设备主要结构组成及布置
（1）水槽造波机主要由推板、推板架、直线导轨、机座、滚珠丝杆、交流伺服电机、机架、电控系统等组成。
推板架和推板组成通过直线轴承悬挂于直线导轨上。推板架采用三角桁架结构，其主要材料为矩形管和方形管。面板采用304板，用沉头螺栓安装在推板架上。
机座采用方形管制成，丝杆和直线导轨直接安装在机座上，机座通过机架安装在地面上。
电控系统包括伺服控制器、控制柜、操作台、工控机、造波软件等。
结构组成及布置见图5。
造波机概图
图5 设备布置图

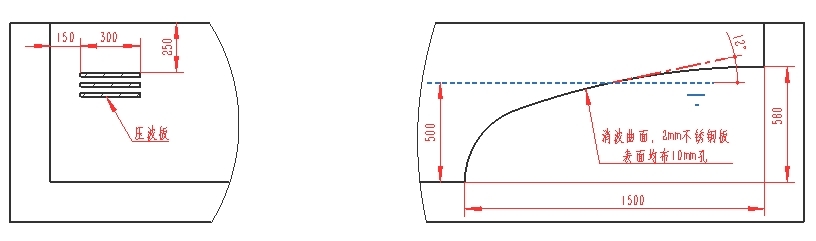

（2）端消波器和背消波器与池壁具体连接尺寸结构见图6。
图6 消波结构/消波器
造波机消波结构
- 系统安装，调试

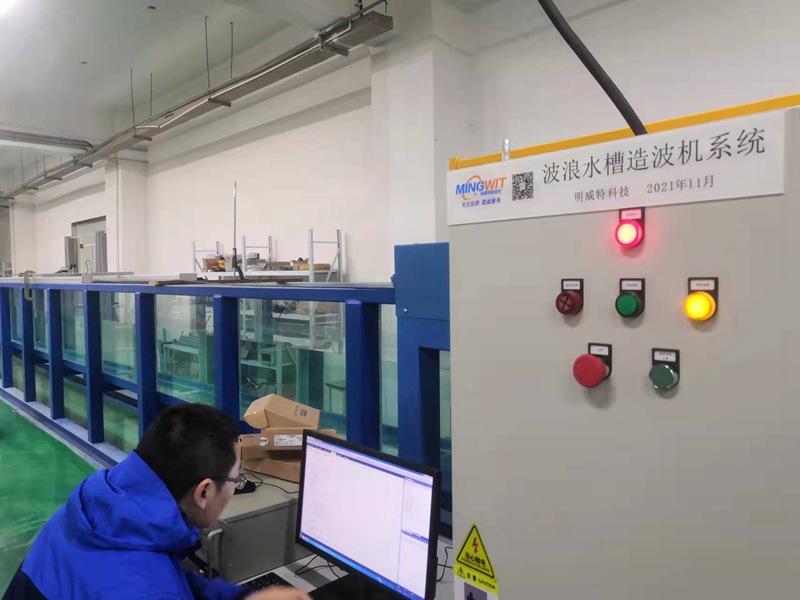

造波机软硬件联控调试

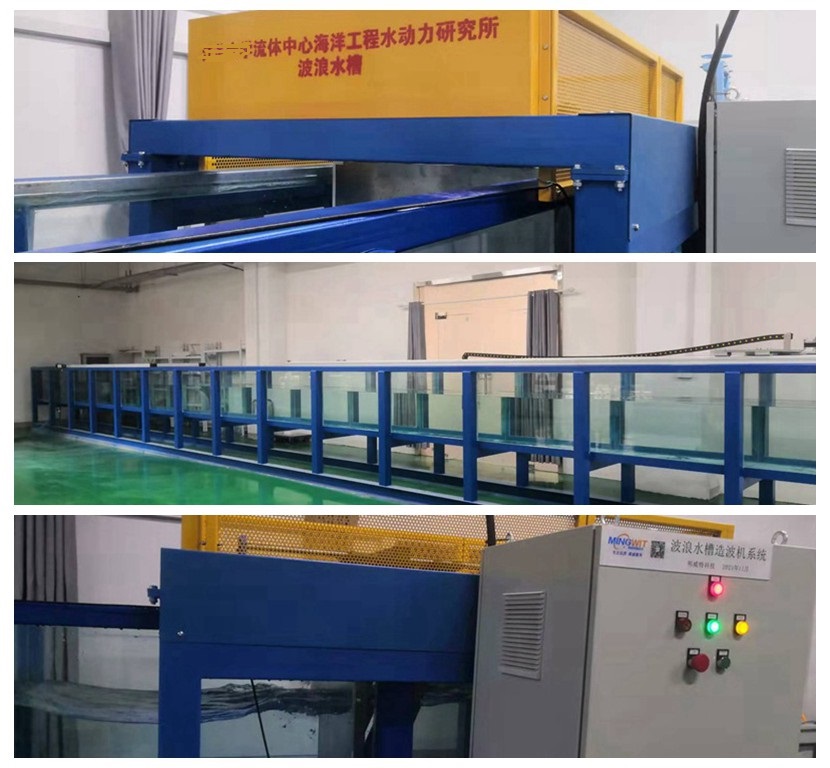

造波机现场安装图
造波机江苏大学明威特
6 ：造波机设备运转
-无锡明威特自动化科技有限公司造波机设备运行
