移动式造波机设备架构：

根据海洋大学提供的要求，此造波系统可位移可参数设定，即在不同大小或不同形状在不同位置造波，在设定一定的加载力时，造出所对应的波浪状态。将所测试出的数值保存，给实际应用提供数据参考。

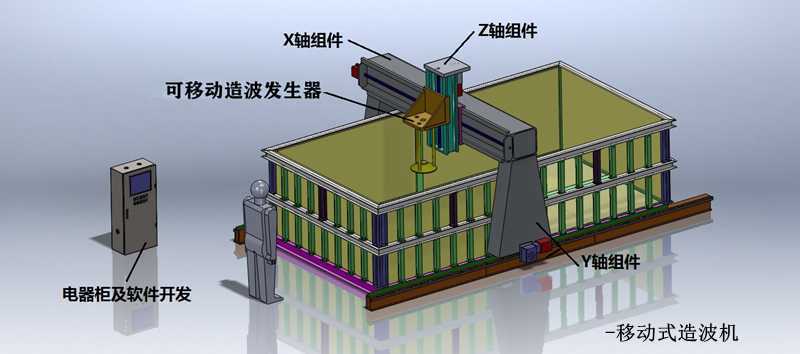

设备主要是由Y轴位移组件(行程4.7米）、X轴位移组件(行程2.1米）、Z轴位移组件(行程0.8米）、造波发生器连接工装组件，电器控制柜组件及软件开发组件等构成。结构原理如图所示：

1．伺服电机（2套）

2．减速机（2套） 3．联轴器（2套）

4.伺服电机连接座（2套）

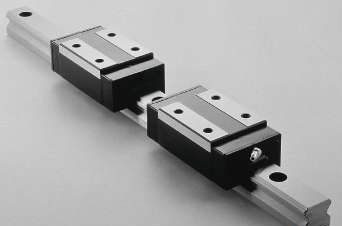

5.直线导轨组件（4套）

6.传动齿轮及齿条（2套）7.活灵固定座（2套）8.三角立柱组件（2套）9.机床调整垫铁（40套）

10.导轨安装工字梁（6件) 11.导轨润滑泵

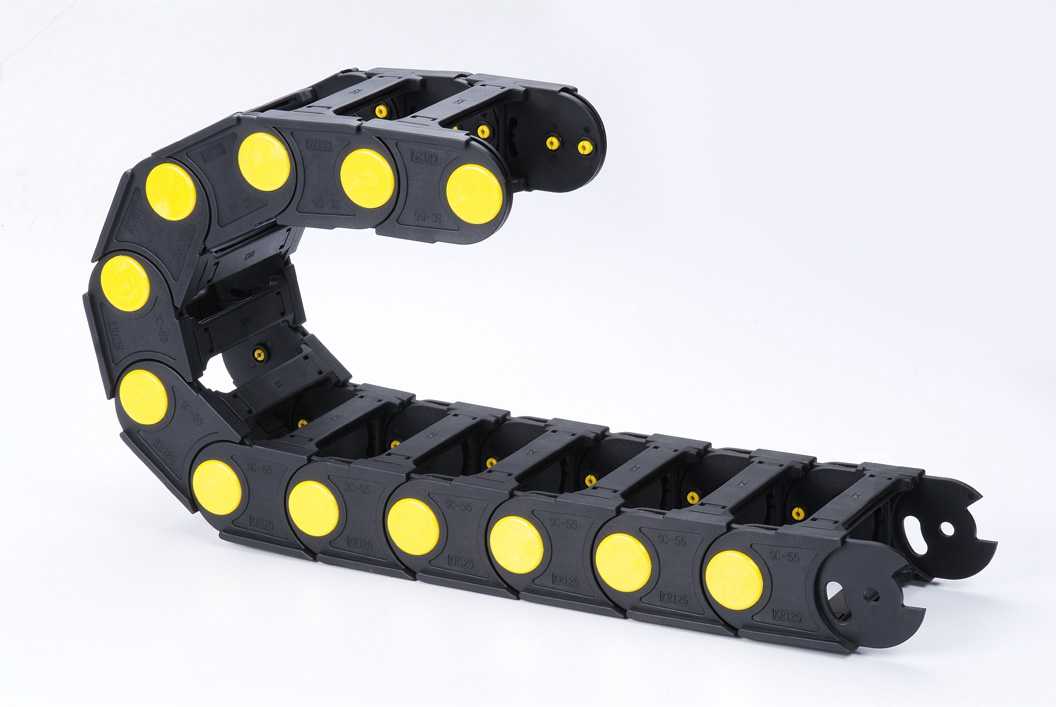

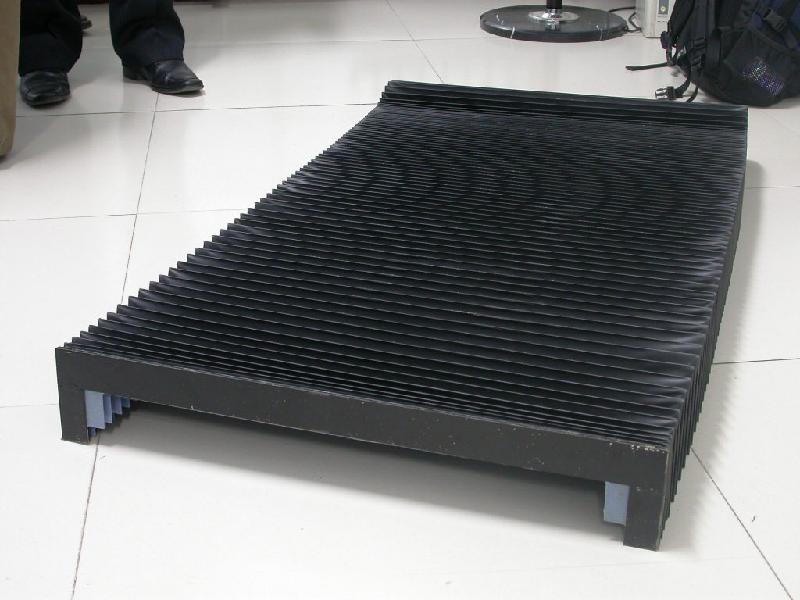

12.拖链13.直线导轨防护罩

1．伺服电机（1套）2．减速机（1套）3．联轴器（1套）4.伺服电机连接座（1套

5.T型丝杆及螺母（1套）6.螺母安装座（1套）7.横梁组件8.位移滑板（1套）9.拖链

10.电子润滑泵11.导轨防护罩12.轴承组件

1．伺服电机（1套）2．减速机（1套）3．联轴器（1套）4.伺服电机连接架（1套

5.T型丝杆及螺母（1套）6.螺母安装座（1套）7.位移滑板（1套）8滑板固定座9.拖链10.导轨防护罩

11.轴承组件

1．连接过渡夹具板

2．快速锁紧机构

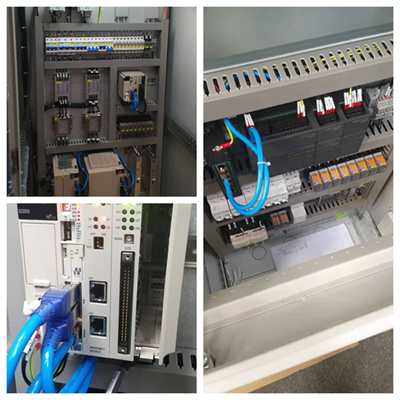

1．触摸屏，PLC，手摇脉冲发生器2．各种按钮、开关、指示灯3．感应装置、台湾AD拉压力传感器

4．电源等各种电气元件及电控柜5.德国NO位移传感器

见说明书

1．设备将通过Z轴伺服电机及减速机将力矩由具有自锁的T型丝杆传递。通过德国位移传感器及台湾拉压力传感器实时采集造波发生器的位移及造波状态，并予数字显示。

2．设备通过手轮控制Y轴，X轴.Z轴

3．设备Y轴及X轴将通过编码器器实时采集信号将信号转化成位移，并予数字显示。

4．设备通过触摸屏控制位移、发生器数据。可按设定定位至设定位置。

5．位移、发生器可实时采集，并以曲线图显示，位移、造波数据可保存至屏内或可插U盘保存，保存为EXCEL格式。

6．设备将提供对位移超限，压力超限等报警状态的声光指示。
